Engine Start: как запускают авиадвигатели — от вспомогательной силовой установки до малого газа

Пассажир слышит запуск двигателей как нарастающий гул за иллюминатором перед выруливанием. За этим звуком стоит точно выверенная последовательность: чтобы запустить турбовентиляторный двигатель, его сначала нужно раскрутить чем-то посторонним, потому что сам себя он завести не может. Источник энергии для раскрутки, подача топлива в нужный момент, поджиг и выход на устойчивые обороты — всё это происходит за минуту, и каждый шаг имеет своё назначение.

Логика запуска одинакова почти для всех больших двигателей и не менялась десятилетиями. Менялось лишь то, кто управляет процессом: раньше всё делал экипаж вручную, сегодня большую часть берёт на себя автоматика. Разберём всю цепочку по порядку — от источника воздуха до выхода на малый газ.

Почему двигатель нельзя просто включить

Турбовентиляторный двигатель работает за счёт непрерывного цикла: воздух сжимается компрессором, смешивается с топливом, сгорает, и горячие газы вращают турбину, которая крутит тот самый компрессор. Цикл самоподдерживающийся, но только когда уже запущен. Чтобы он начался, компрессор нужно раскрутить до оборотов, при которых он создаст достаточный поток воздуха для устойчивого горения. Подробно сам принцип разобран в статье про турбовентиляторный двигатель.

У двигателя два вала, вращающихся независимо. N1 — это вал низкого давления с большим вентилятором спереди. N2 — вал высокого давления с компрессором высокого давления и приводом агрегатов. Что именно означают параметры N1, N2 и EGT в кабине и когда они критичны — тема отдельной статьи. При запуске же раскручивать нужно именно N2: на нём сидят масляный и топливный насосы, и именно компрессор высокого давления создаёт давление для сгорания. N1 при этом начнёт вращаться сам, подхваченный потоком воздуха через двигатель.

Шаг первый: источник воздуха

Чтобы раскрутить N2, нужен мощный источник энергии. На большинстве больших двигателей это сжатый воздух, который подаётся на воздушный стартер — небольшую турбину, механически связанную с валом N2 через муфту. Воздух раскручивает стартер, стартер раскручивает N2.

Откуда берётся этот воздух? Чаще всего — от вспомогательной силовой установки (APU), небольшого газотурбинного двигателя в хвосте самолёта. APU запускается от аккумуляторов, выходит на режим и даёт сжатый воздух, который по системе отбора воздуха (bleed air) идёт к стартеру двигателя. Если APU не работает, тот же воздух можно получить от наземной установки — воздушной тележки, которую подгоняют к самолёту у гейта. На земле перед запуском система кондиционирования временно отключается, чтобы весь доступный воздух шёл на стартер.

Шаг второй: раскрутка N2

Экипаж открывает пусковой клапан, и сжатый воздух идёт на стартер. Вал N2 начинает вращаться — сначала медленно, потом всё быстрее. На нём сидят масляный насос и топливный насос: как только N2 начинает крутиться, масло начинает циркулировать по двигателю и смазывать подшипники. Это критически важно — подшипники, вращающиеся всухую, разрушаются за секунды. Если давление масла не поднялось до нужного уровня в первые секунды после начала вращения, FADEC или экипаж немедленно прерывает запуск.

Параллельно с N2 медленно начинает вращаться и N1 — вентилятор с компрессором низкого давления. Происходит это так: за вентилятором расположены несколько ступеней компрессора низкого давления, и они сидят на том же валу N1. Когда N2 раскручивается и начинает тянуть воздух через двигатель, этот поток проходит в том числе через ступени низкого давления. Воздух, идущий через них, создаёт усилие на лопатках и медленно раскручивает весь вал N1 — вентилятор в том числе. Никакой механической связи между N1 и N2 нет: один начинает вращать другой только через воздух.

На этом этапе топливо в двигатель ещё не подаётся. N2 — это и есть компрессор высокого давления: пока он не набрал достаточных оборотов, через него не идёт нужный поток воздуха для нормального сгорания. Подать топливо слишком рано — значит попытаться зажечь его в среде, где воздуха почти нет. Вместо нормального пламени получится перегрев: температура газов мгновенно подскакивает выше допустимой, не успевая охладиться потоком. Это называется горячим запуском, hot start, и он может повредить лопатки турбины, которые стоят миллионы. Поэтому экипаж или автоматика ждёт, пока N2 не наберёт примерно 20–25%.

Шаг третий: топливо и поджиг

Когда N2 достигает нужного порога, в камеру сгорания подаётся топливо и одновременно включаются свечи зажигания. Происходит розжиг — топливовоздушная смесь воспламеняется. Это ключевой момент запуска, и экипаж следит за температурой выходящих газов (EGT): она должна подняться, подтверждая, что горение началось, но не превысить предел.

После розжига двигатель ещё работает на помощи стартера. Горение добавляет энергии, обороты N2 растут — и в какой-то момент энергии от горения становится достаточно, чтобы поддерживать вращение компрессора без помощи стартера. Двигатель переходит на самоподдержание и начинает разгоняться уже за счёт собственного горения.

Шаг четвёртый: отключение стартера и выход на малый газ

Примерно при 50% N2 двигатель уверенно работает сам — стартер стал не нужен, а его продолжение только мешало бы. Пусковой клапан закрывается, подача воздуха на стартер прекращается, муфта расцепляется. На большинстве современных лайнеров это происходит автоматически.

После отключения стартера N2 продолжает расти за счёт собственного горения, пока не выходит на малый газ — idle. Это минимальный устойчивый режим работы двигателя: обычно 55–65% N2 в зависимости от типа двигателя, температуры и высоты. Вентилятор N1 раскручивается следом по мере роста потока через двигатель. Температура выходящих газов и расход топлива стабилизируются на значениях малого газа. Вся последовательность от подачи воздуха на стартер до устойчивого idle занимает около минуты.

После этого двигатель готов к работе. На земле его оставляют на малом газу, пока самолёт не вырулит на полосу. Второй двигатель запускают по той же схеме — обычно по очереди, потому что воздуха от APU хватает на раскрутку одного стартера за раз.

Кто управляет процессом: ручной и автоматический запуск

Раньше весь запуск был ручным. Экипаж сам открывал пусковой клапан, держал переключатель, в нужный момент при достижении 20% N2 двумя руками вводил топливо рычагом, следил за EGT и оборотами, вручную отключал стартер при 50%. Любая ошибка во времени могла привести к горячему запуску или повреждению двигателя.

На современных самолётах процессом управляет цифровая система FADEC. При автоматическом запуске экипаж переводит один переключатель в положение запуска, и дальше всё делает электроника: открывает клапан, в нужный момент подаёт топливо и включает зажигание, следит за температурой и оборотами, отключает стартер. Если FADEC замечает отклонение — слишком высокую температуру, медленный разгон, отсутствие розжига — система сама прерывает запуск, перекрывает топливо и продувает двигатель, не давая ему перегреться. Это резко снизило число повреждений при запуске.

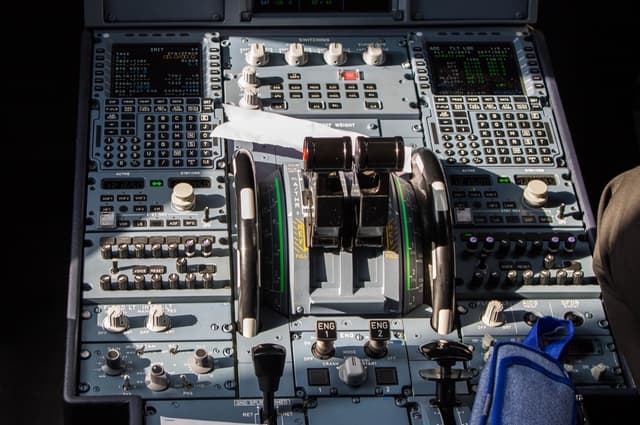

На Airbus A320, например, экипаж ставит селектор режима двигателя в положение запуска и переводит главный переключатель двигателя — дальше FADEC ведёт весь процесс и отображает его на экране ECAM. При ручном режиме на том же самолёте FADEC только пассивно следит и страхует, а все действия выполняет экипаж.

Запуск в воздухе

Двигатель можно запустить и в полёте — если он заглох или был намеренно выключен. Здесь есть преимущество: встречный поток воздуха сам вращает вентилятор и компрессор, это называется авторотацией. На достаточной скорости поток раскручивает N2 настолько, что стартер вообще не нужен — достаточно подать топливо и включить зажигание.

На многих современных самолётах для перезапуска в пределах нужной скорости и высоты достаточно перевести рычаг управления двигателем в положение малого газа, и FADEC сам инициирует запуск. Если скорости для авторотации не хватает или розжиг не происходит, используют воздух от APU, как на земле, но тогда играет роль высота: у APU есть предельная высота работы, и при отказе всех двигателей на эшелоне экипажу приходится снижаться до высоты, на которой APU способен запуститься. Процедуры аварийного перезапуска прописаны в руководстве и отрабатываются на тренажёрах.

Запуск двигателя — одна из тех процедур, которые пассажир воспринимает как должное: загудело, значит, скоро полетим. За этим гулом стоит выверенная за десятилетия последовательность, где каждый шаг защищает дорогой и сложный двигатель от повреждения, а автоматика сегодня делает то, что раньше требовало внимательных рук и точного расчёта времени.
