CFM56 и CFM LEAP: 30 лет эволюции главного двигателя для узкофюзеляжных самолётов

Когда в 1988 году Airbus A320 с двигателем CFM56-5 впервые вышел на линии, этот двигатель уже был проверен в эксплуатации. CFM56 к тому моменту летал на военных заправщиках KC-135 и гражданских DC-8, а через несколько лет занял практически весь рынок узкофюзеляжных лайнеров: A320, A321, Boeing 737 Classic, 737NG, A340. Более 33 000 экземпляров — больше, чем у любого другого авиадвигателя в истории.

В 2016 году CFM International выпустила преемника — LEAP (Leading Edge Aviation Propulsion). Это не модернизация CFM56 с новыми деталями, а самостоятельная разработка: ни один компонент не имеет общего номера со старым двигателем. За 30 лет технологии в области материалов, аэродинамики и сгорания ушли далеко вперёд, и LEAP построен с нуля под новые возможности. При этом он ставится на те же платформы — A320neo и 737 MAX — и обслуживается теми же авиакомпаниями, которые летали на CFM56.

CFM International: кто делает эти двигатели

CFM International — совместное предприятие GE Aerospace (США) и Safran Aircraft Engines (Франция), основанное в 1974 году. Раздел труда там чёткий: GE отвечает за горячую часть — компрессор высокого давления, камеру сгорания и турбину высокого давления. Safran — за холодную часть и окончательную сборку. Такая структура позволяет компании работать по обе стороны Атлантики и поставлять двигатели как Airbus, так и Boeing без геополитических трений.

Именно это партнёрство сделало CFM56 безальтернативным на рынке узкофюзеляжных самолётов на протяжении трёх десятилетий. Конкурент от Pratt & Whitney — V2500 — занял часть рынка A320, но CFM56 оставался лидером по числу поставленных двигателей и стал стандартом для Boeing 737 без какой-либо альтернативы.

30 лет CFM56: что это был за двигатель

CFM56 выпускался в нескольких вариантах, каждый из которых создавался под конкретную платформу. CFM56-3 разработали для Boeing 737 Classic, и здесь конструкторам пришлось решать нетривиальную задачу: 737 проектировался в 1960-е под низкорасположенные двигатели, и новый CFM56 просто не помещался под крыло с нормальной гондолой. Решение — сделать нижнюю часть мотогондолы плоской, сдвинув коробку приводов вперёд и вбок. Отсюда характерная приплюснутая форма гондолы 737, которую можно узнать с первого взгляда.

CFM56-5 для A320 создавался без подобных ограничений, а CFM56-7 для 737NG стал самым массовым вариантом — более 15 000 двигателей.

Степень двухконтурности CFM56 составляла 5–6:1 в зависимости от варианта. По меркам 1980-х это был высокий показатель, двигатель отличался надёжностью и долгим сроком жизни между плановыми работами. К 2010-м годам CFM56 был настолько освоен в эксплуатации, что его надёжность стала базовой точкой отсчёта, с которой сравнивали всё новое.

Модификации CFM56: как один двигатель оброс семейством

За три десятилетия CFM56 разошёлся на множество вариантов, и обозначения у них поначалу путают. Цифра после CFM56 — это поколение, а буквы и числа после неё уточняют тягу и самолёт, под который двигатель настроен. Основных семейств три:

• CFM56-2 — первое поколение, в основном военные машины и ранние гражданские DC-8. С него началась история двигателя, но массовым он ещё не был.
• CFM56-3 — для Boeing 737 Classic. Внутри поколения двигатели различались по тяге: CFM56-3B1 на 737-500 (20 000 фунтов), CFM56-3B2 на 737-300/-400 (22 000 фунтов), CFM56-3C1 на 737-400 (23 500 фунтов). Чем тяжелее и длиннее самолёт, тем выше требовалась тяга.
• CFM56-5 — линейка для Airbus, самая разветвлённая. CFM56-5A для ранних A320, CFM56-5B для всего семейства от A318 до A321, и отдельный CFM56-5C для четырёхдвигательного A340. Версия -5B стала одной из самых распространённых в мире и прямой предшественницей LEAP-1A.
• CFM56-7B — для Boeing 737NG, самый массовый вариант. Ставился на все 737 от -600 до -900ER и разошёлся тиражом более 15 000 двигателей.

Логика обозначений одинакова во всех поколениях: число после буквы привязано к конкретной модели самолёта и его взлётной массе. Один и тот же CFM56-5B существует в версиях от -5B1 до -5B9, и каждая настроена под свой вариант A320.

Почему понадобился LEAP

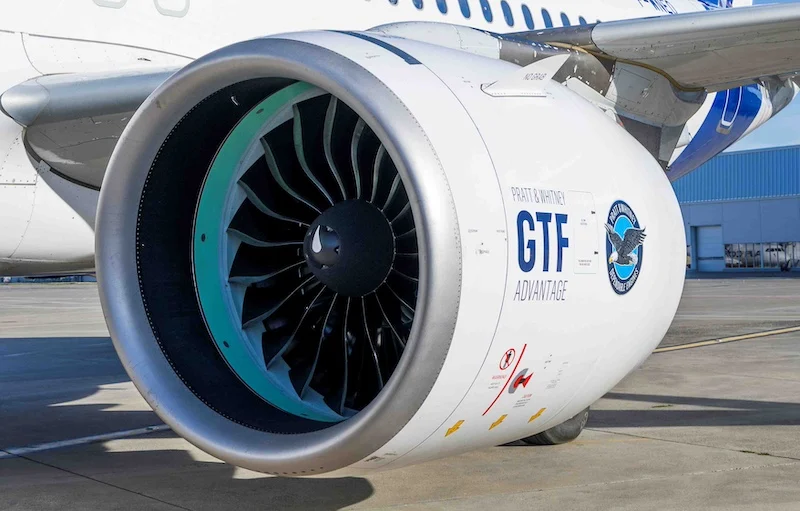

К 2008 году, когда CFM официально запустила программу LEAP, CFM56 оставался конкурентоспособным, но рынок менялся. Цены на керосин выросли, авиакомпании требовали снижения расхода топлива, а Pratt & Whitney работала над редукторным двигателем PW1000G с принципиально новой архитектурой. Просто доработать CFM56 было невозможно — степень двухконтурности 5–6:1 уже достигала предела для данной геометрии гондолы. Чтобы сделать шаг вперёд, требовалась разработка с нуля. Цель: 15% экономии топлива по сравнению с лучшими вариантами CFM56.

CFM выбрала путь, отличный от конкурента. Pratt & Whitney поставила редуктор между турбиной и вентилятором, чтобы каждый узел работал в оптимальном режиме. CFM сохранила прямой привод, как в CFM56, и сделала ставку на улучшения в аэродинамике, материалах и цикле сгорания. Этот выбор оказался верным: LEAP достиг поставленной цели без редуктора и дополнительного усложнения трансмиссии.

Что изменилось технически

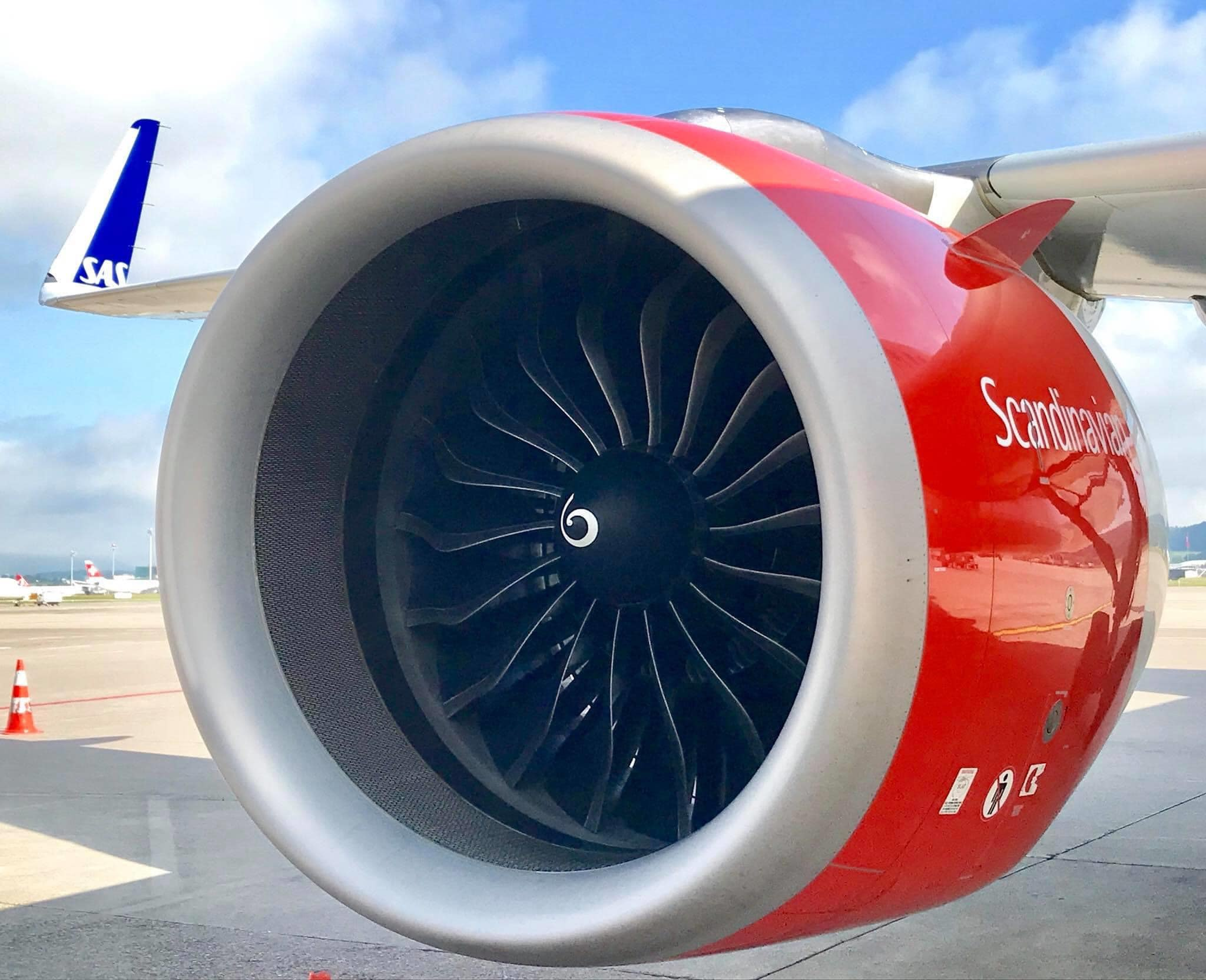

Разница между CFM56 и LEAP видна уже снаружи. Вентилятор LEAP-1A крупнее — 78 дюймов (1 981 мм) против 61 дюйма у CFM56-5, при этом лопаток вдвое меньше: 18 вместо 36. Каждая лопатка изготовлена методом трёхмерного ткачества из углепластика — нити переплетаются в трёхмерной структуре и пропитываются смолой, образуя деталь, которая легче металла и прочнее него. При вращении под нагрузкой лопатка скручивается в нужном направлении, поддерживая оптимальную аэродинамику — с металлом фиксированной формы этого не добиться. Меньшее число более широких лопаток снижает вес вентиляторной системы примерно на 450 кг по сравнению с металлическим аналогом того же диаметра.

Степень двухконтурности LEAP-1A составляет около 11:1 против 6:1 у CFM56-5B, что и обеспечивает основную часть прироста эффективности. В горячей части ключевая инновация — керамические матричные композиты (CMC) в кожухах турбины высокого давления. Керамика выдерживает температуры, при которых металл деградирует, и при этом в четыре раза легче никелевых сплавов. LEAP стал первым серийным коммерческим двигателем с CMC-деталями в горячей части. Давление компрессора высокого давления выросло с примерно 11:1 у CFM56 до 22:1, что позволяет сжигать топливо эффективнее. Управляет всеми параметрами цифровая система FADEC, которая в реальном времени следит за температурой турбины, оборотами и подачей топлива. Камера сгорания — TAPS II, второе поколение технологии Twin Annular Pre-mixing Swirler, снижающей выбросы NOx.

Три варианта LEAP под три платформы

LEAP-1A предназначен для семейства A320neo. Степень двухконтурности 11:1, диаметр вентилятора 78 дюймов, тяга от 24 500 до 35 000 фунтов в зависимости от модификации. Самый мощный вариант — LEAP-1A35, который устанавливается на A321XLR с учётом его высокой взлётной массы. Первый коммерческий рейс состоялся в августе 2016 года в составе флота Pegasus Airlines.

LEAP-1B разработан для Boeing 737 MAX и значительно отличается от братьев. Диаметр вентилятора — 69,4 дюйма, что на 10 дюймов меньше, чем у LEAP-1A. Степень двухконтурности — 9:1. В турбине низкого давления на две ступени меньше. Такие отличия объясняются теми же ограничениями, что в своё время сформировали плоскую гондолу CFM56-3: 737 проектировался под низкое шасси, и увеличить диаметр двигателя без вмешательства в геометрию самолёта невозможно. По этой причине LEAP-1B и LEAP-1A не имеют общих деталей — это фактически разные двигатели под одним брендом.

LEAP-1C ставится на китайский COMAC C919. По характеристикам он близок к LEAP-1A — степень двухконтурности 11:1, диаметр вентилятора 78 дюймов. На сегодняшний день LEAP-1C остаётся единственным иностранным двигателем, сертифицированным на C919: Китай пока не имеет собственного конкурентоспособного двигателя для узкофюзеляжных лайнеров.

Экономика: что дал переход

Официально заявленная экономия топлива и сокращение выбросов CO₂ по сравнению с CFM56 составляют 15%, и эта цифра подтверждается реальной эксплуатацией. Авиакомпании, одновременно летающие на A320ceo и A320neo, видят разницу на одних и тех же маршрутах.

Вместе с экономией пришли и новые расходы. В первые годы эксплуатации LEAP-1A показывал повышенное число внеплановых снятий с крыла, особенно в регионах с жарким климатом — на Ближнем Востоке и в Азии. Проблемы с долговечностью турбины высокого давления потребовали доработок, и CFM выпустила усиленный комплект HPT, получивший сертификацию FAA и EASA в 2024–2025 годах. В ранние годы стоимость владения LEAP-1A составляла около 3 000 долларов в день на двигатель против 1 850 долларов для зрелого CFM56. По мере накопления наработки и внедрения улучшений разрыв постепенно сокращается.

CFM56 никуда не ушёл

Производство CFM56 официально завершилось в 2022 году, но в эксплуатации этот двигатель останется ещё минимум два десятилетия — просто потому, что тысячи самолётов с CFM56 продолжают летать. Southwest Airlines, Ryanair, Wizz Air и десятки других крупных перевозчиков эксплуатируют смешанные флоты, где CFM56 и LEAP работают на соседних маршрутах. Это редкий случай прямого сравнения двух поколений в одной операционной среде: авиакомпании видят разницу в расходе топлива, стоимости обслуживания и предсказуемости на одних и тех же маршрутах.

Зрелость CFM56 остаётся его главным активом — тридцать лет эксплуатации означают накопленную базу данных по отказам, отработанные процедуры обслуживания и склады запасных частей по всему миру. LEAP предлагает лучшую экономику топлива, но ещё не накопил сопоставимой истории в воздухе. Следующий шаг в развитии семейства — CFM RISE (Revolutionary Innovation for Sustainable Engines), разработка с открытым ротором без гондолы и степенью двухконтурности выше 20:1, которую CFM планирует довести до производства к концу 2030-х.
